Winkhaus M2 meerpuntssluiting met 2 haken | Bovenhaak op 308

€288,95

Meethulp

Doornmaat

De doornmaat is de afstand gemeten van de voorplaat naar het middelpunt van het cilindergat, inclusief de dikte van de voorplaat. Doornmaat opmeten

As-afstand

De as-afstand (of PC-maat) is de afstand gemeten vanaf het middenpunt van het krukgat naar het middenpunt van het cilindergat. Asafstand opmeten

Levertermijn: 1 tot 5 werkdagen

Op voorraad

SKU: 2092931 | OG3 Categorie:

Winkhaus M2 meerpuntssluiting met 2 haken (1 boven en 1 onder het middenslot) en 1 nachtschoot in het middenslot. De dagschoot is omkeerbaar, dus het slot past op linkse en rechtse deuren (af fabriek staat het op DIN rechts).

De stevige zwenkhaken grijpen diep in de sluitplaten en verankeren zich tegelijk achter de sluitplaten in het kader. Deurblad en kader zijn daardoor niet meer uit elkaar te trekken.

Uitvoering

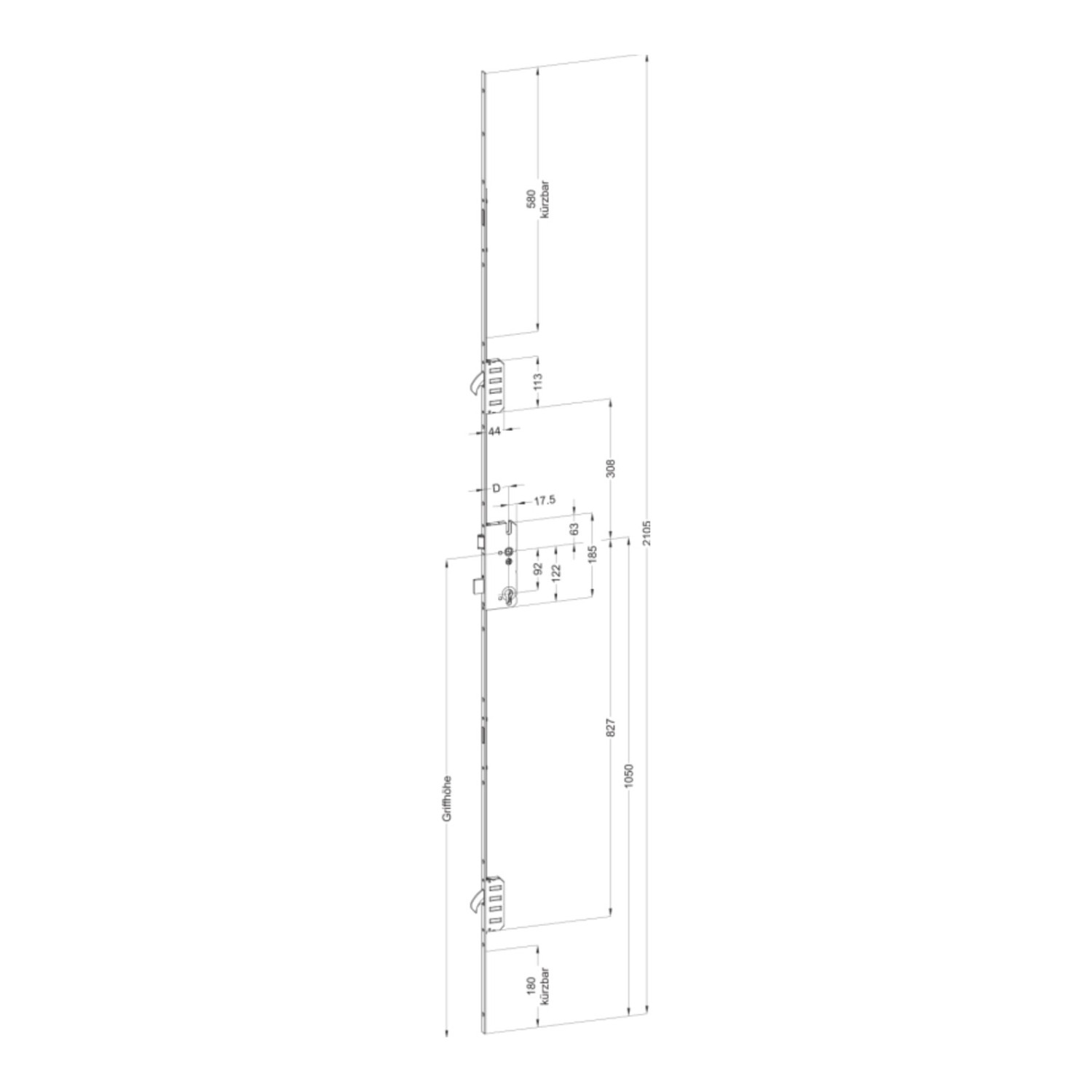

Bij deze uitvoering zit de bovenste haak op 308 mm boven het middenslot, een stuk lager dan bij de korte versie 62 (518 mm) en de normale versie. De voorplaat is bovenaan tot 580 mm en onderaan tot 180 mm inkortbaar. Zie de technische tekening bij de productafbeeldingen.

Specificaties

  • Type: meerpuntssluiting met 2 haken en nachtschoot
  • Bovenste haak: 308 mm boven het middenslot
  • Onderste haak: 827 mm onder het middenslot
  • Inkortbaar: 580 mm bovenaan, 180 mm onderaan
  • Totale lengte voorplaat: 2105 mm
  • Krukhoogte: 1050 mm
  • As-afstand: 92 mm
  • Doornmaat: 35 mm
  • Breedte voorplaat: 16 mm
  • Kruknoot: 8 mm, vierkant
  • Draairichting: links en rechts, dagschoot omkeerbaar
  • Bediening: cilinderbediend
  • Winkhaus artikelnummer: 2092931
Gebruik

Deur
Type slot

Meerpuntslot
Type sluiting

Haken
Merk

Winkhaus
As-afstand (PC-maat)

92 mm
Doornmaat

35 mm
Breedte voorplaat

16 mm
Vorm voorplaat

Rechthoekig
Krukgat

8 mm, vierkant
Bediening

Cilinderbediend
