Dieckmann binnenschild onder slot D1323 | Kruk op plaat

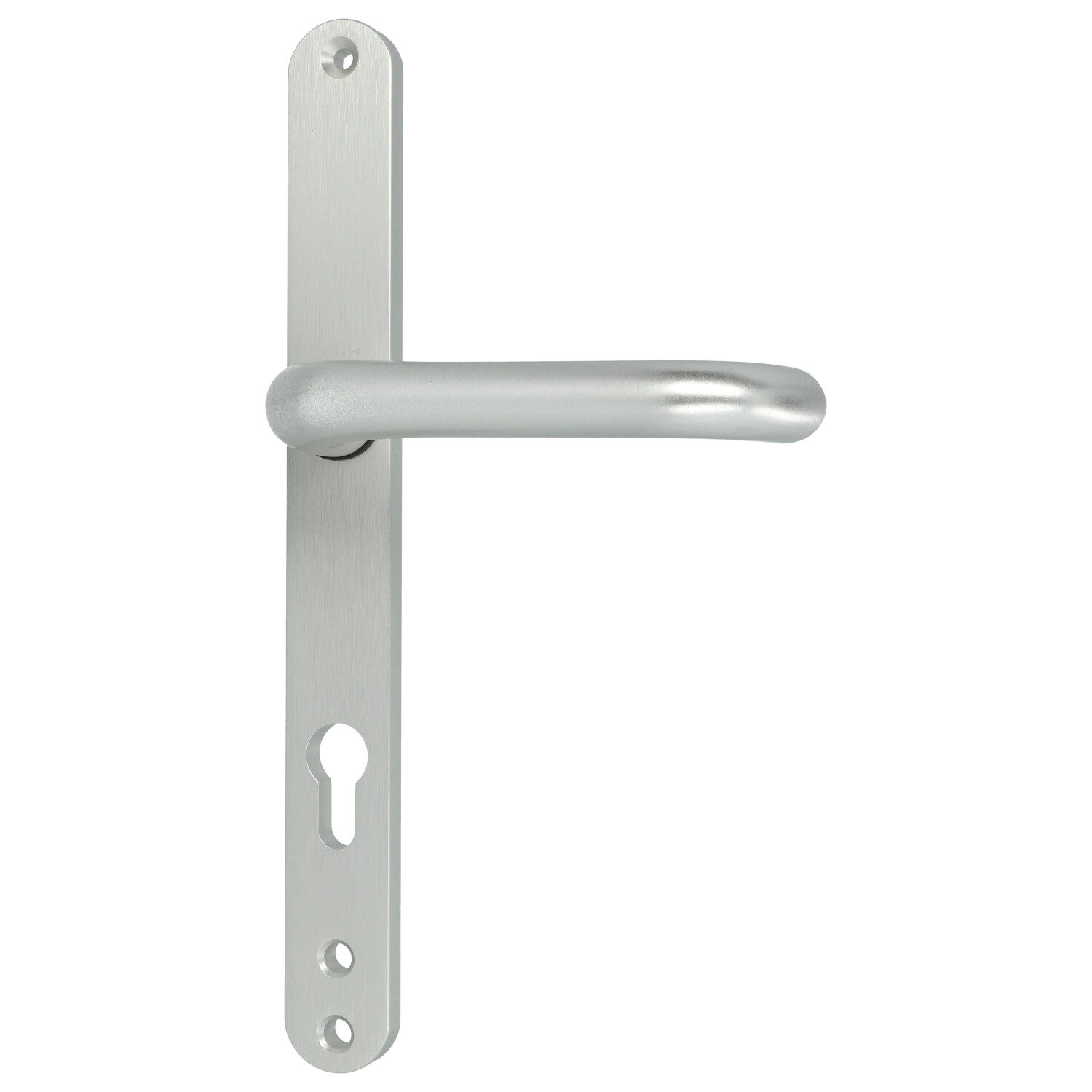

Het Dieckmann binnenschild onder slot (D1323/1300) is een afgerond langschild in massief aluminium met een vaste kruk, voor de binnenzijde van een buitendeur. Je kan het op twee manieren gebruiken:

• Alleen: als binnenkruk op een voordeur die aan de buitenzijde geen kruk heeft, bijvoorbeeld een deur met een vaste greep.

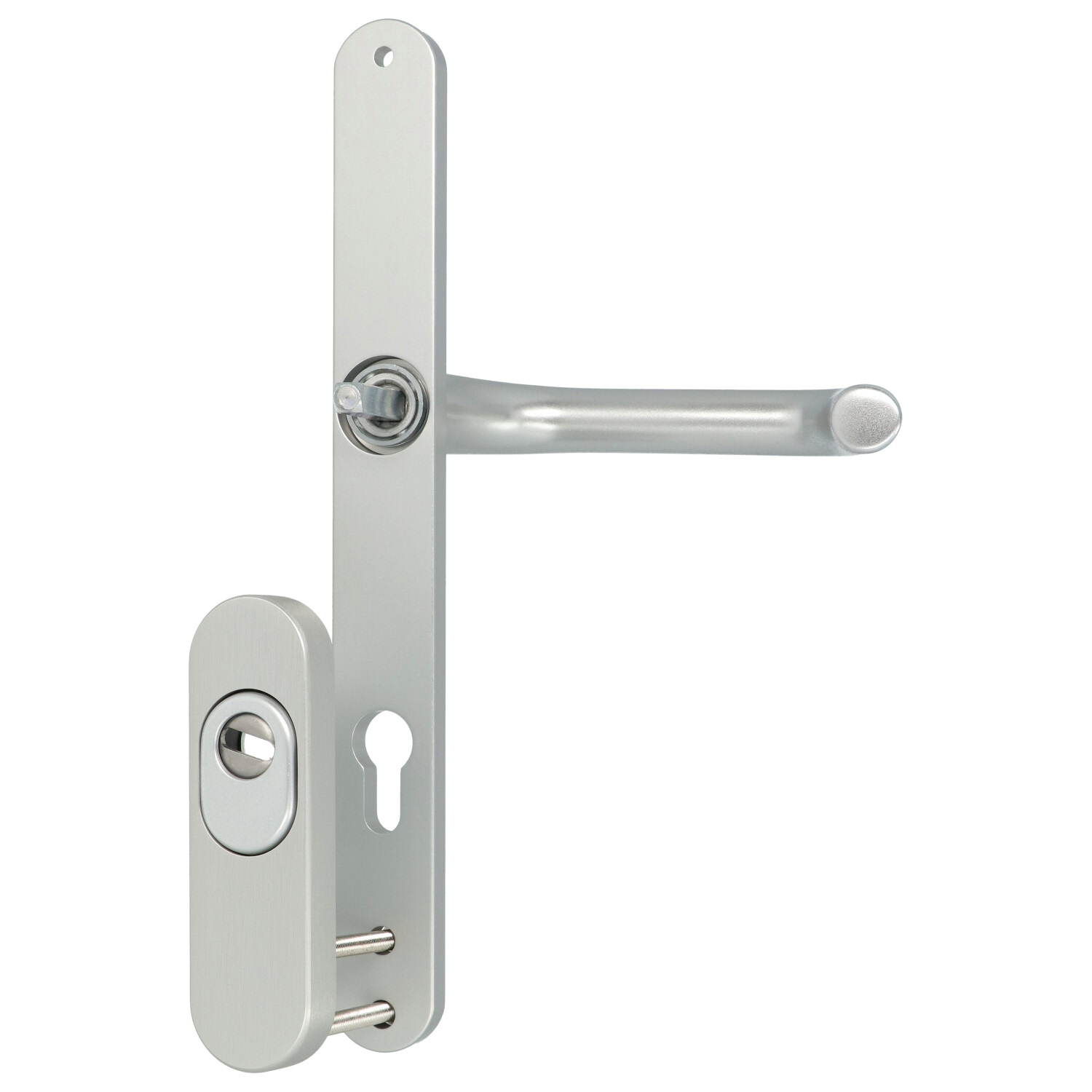

• Met een rozet onder slot: samen met de Dieckmann 8900 (met kernbescherming) of de Dieckmann 8905 (zonder kernbescherming) aan de buitenzijde.

Combineren met een rozet onder slot

Onderaan het schild zitten twee gaten voor de montage van een rozet onder slot. De rozet aan de buitenzijde wordt van binnenuit vastgezet, zodat ze aan de buitenkant niet los te draaien is. De bouten daarvoor zitten bij de rozet. Kies het schild in dezelfde kleur als de rozet en in de as-afstand van je slot.

As-afstand

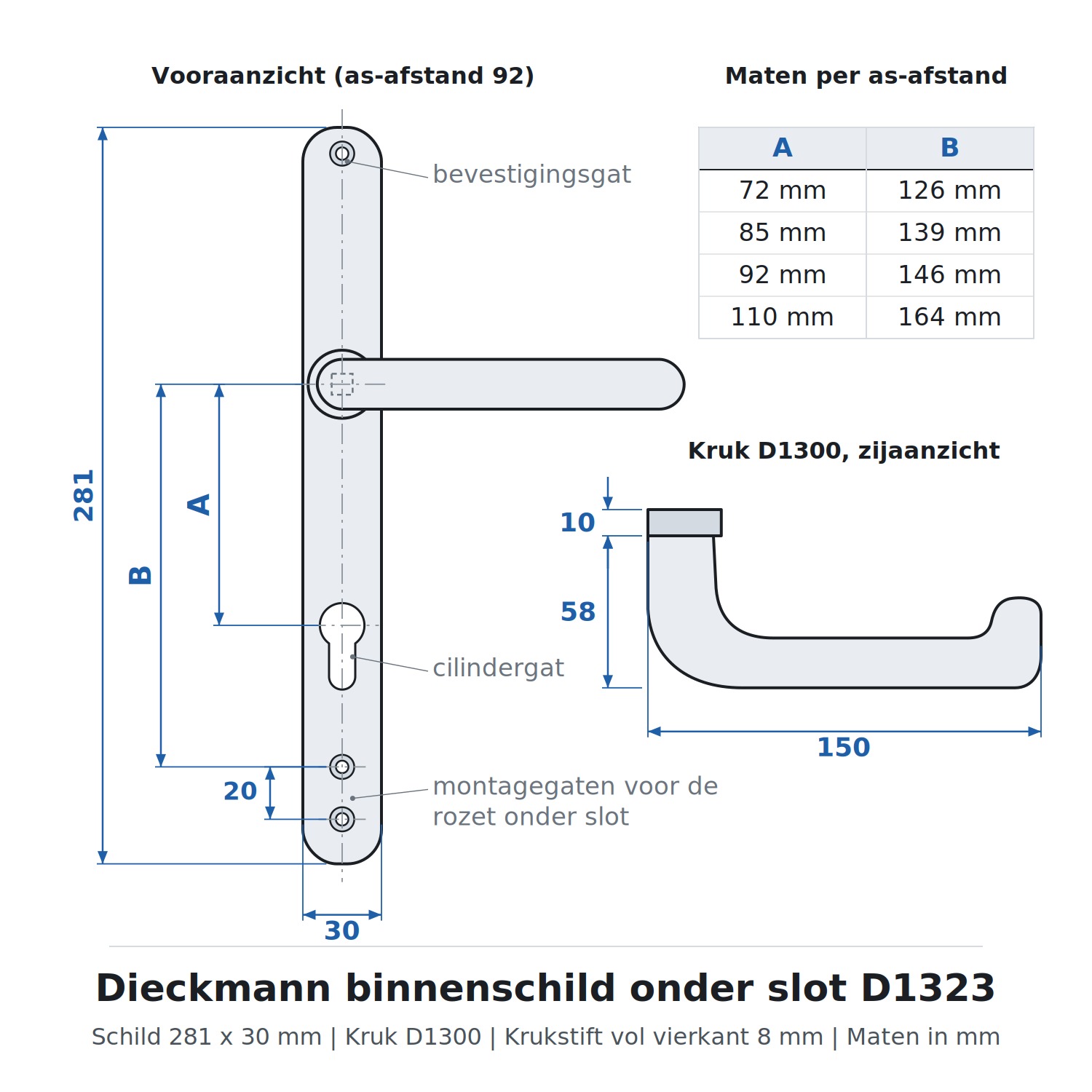

De as-afstand (PC-maat) is de afstand tussen het midden van het krukgat en het midden van het cilindergat. Je kiest de juiste maat in de keuzelijst bovenaan. Per as-afstand verschilt ook de afstand tot de montagegaten voor de rozet:

• 72 mm: 126 mm van hart krukgat tot hart bovenste montagegat
• 85 mm: 139 mm van hart krukgat tot hart bovenste montagegat
• 92 mm: 146 mm van hart krukgat tot hart bovenste montagegat
• 110 mm: 164 mm van hart krukgat tot hart bovenste montagegat

Specificaties

• Merk: Dieckmann
• Type: D1323/1300
• Materiaal: massief aluminium
• Afmeting schild: 281 x 30 mm
• Kruk: D1300, vast op het schild, lengte 150 mm, uitsprong 58 mm
• Krukstift: vol vierkant 8 mm, meegeleverd
• As-afstand: 72, 85, 92 of 110 mm

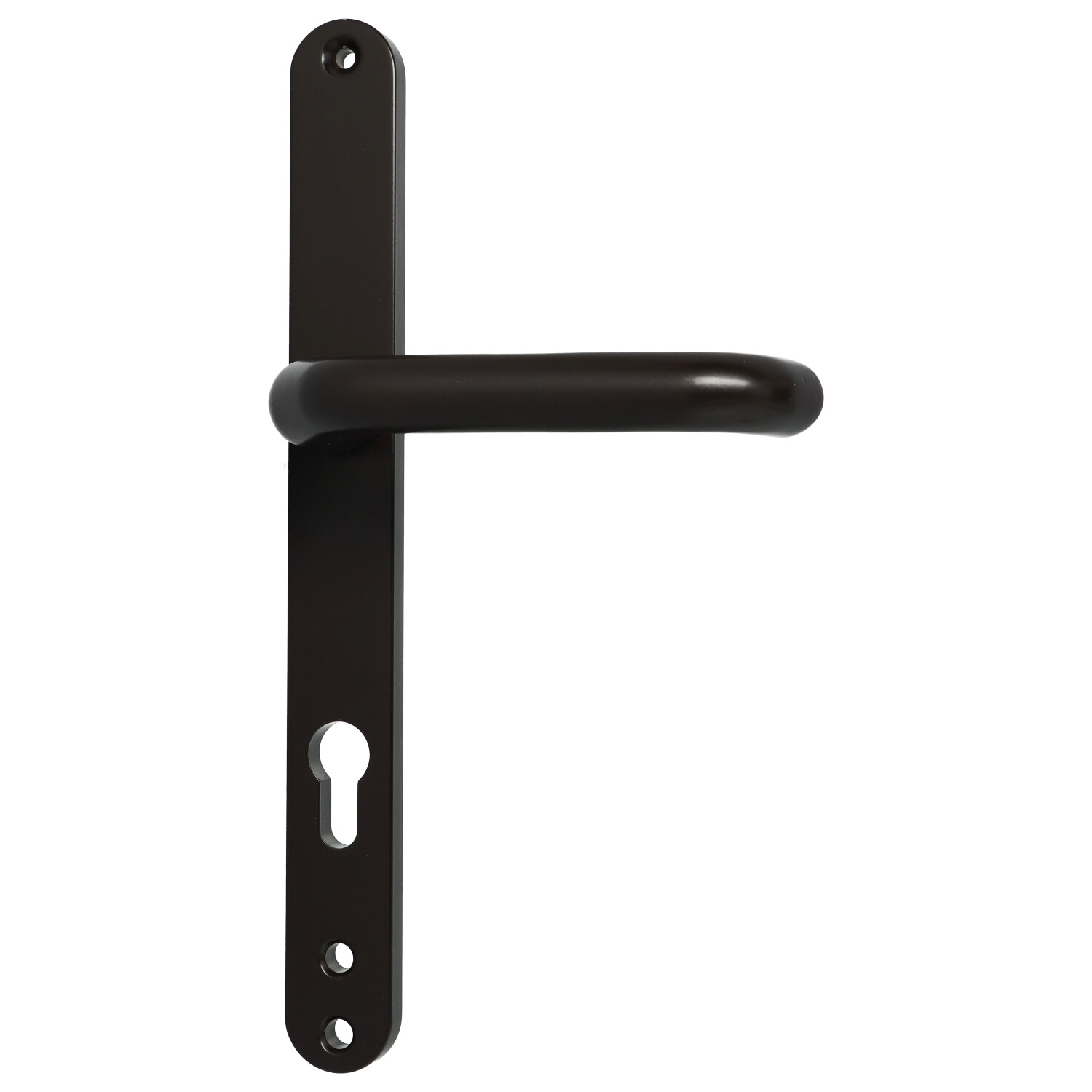

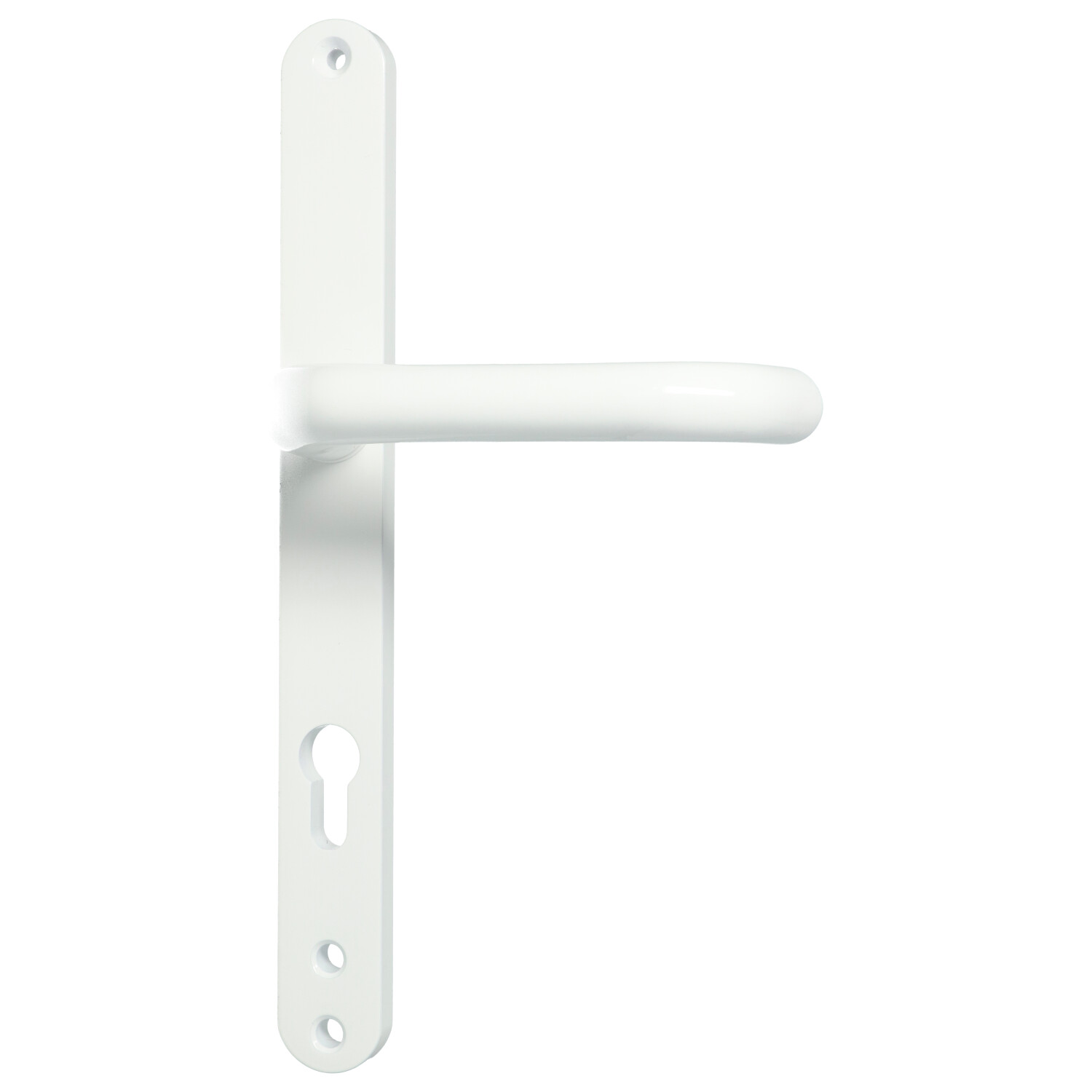

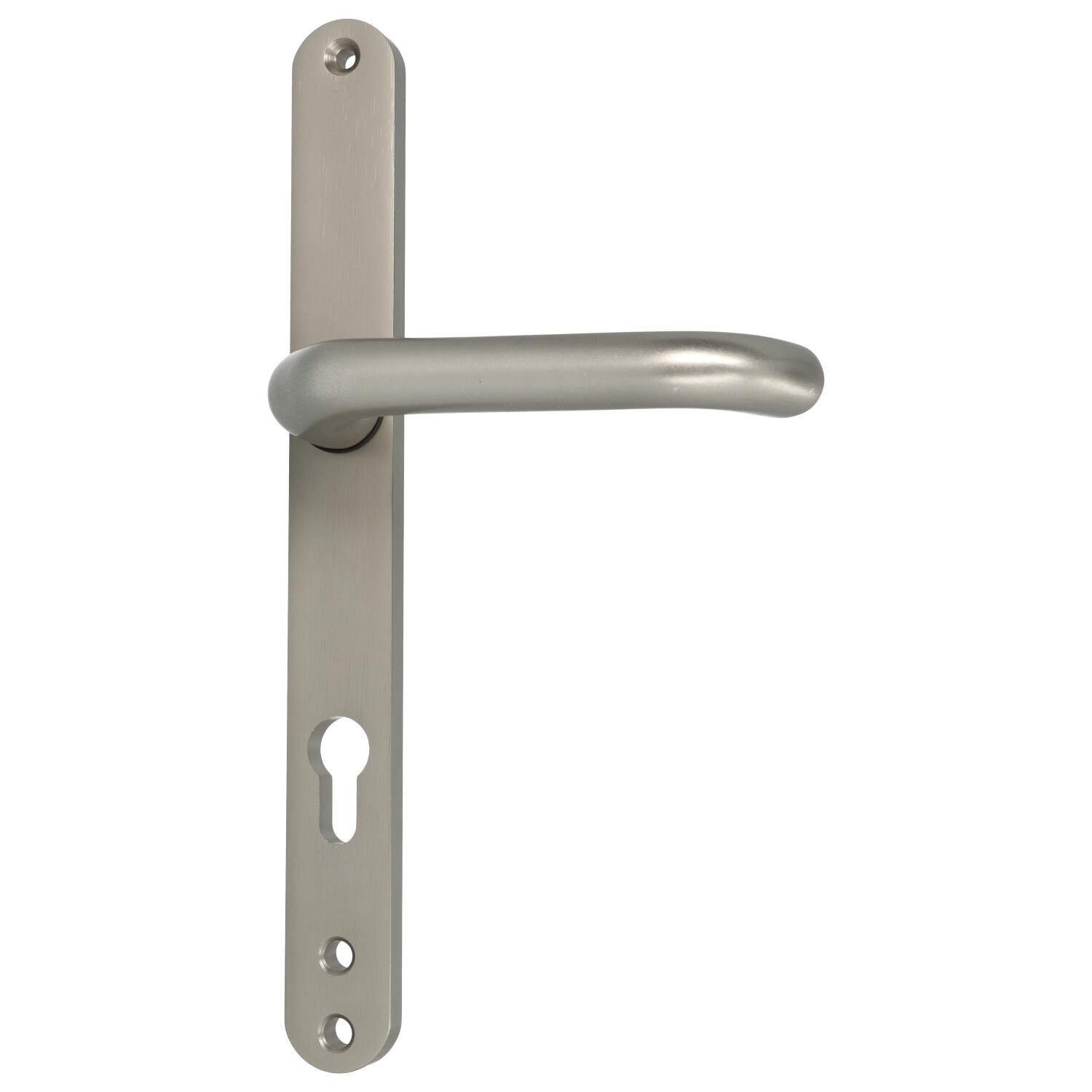

• Kleuren: Aluminium (F1), Donkerbruin (F5), Inox-look (F9), Wit (F12)
• Eenheid: per stuk, één schild met kruk voor de binnenzijde van de deur
• Bevestigingsschroeven: niet meegeleverd
